1、高压绝缘电阻测试仪仪表结构图（图1）

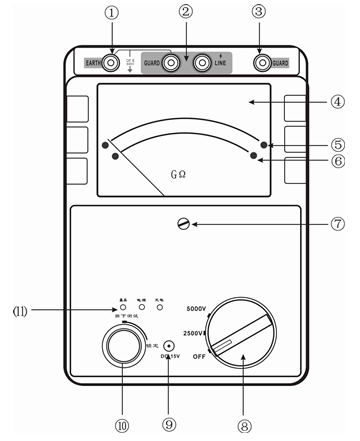

图1：BC25系列高压绝缘电阻测试仪结构图
2、高压绝缘电阻测试仪结构说明（表2）
|
表2：结构图说明 |
||
|
序号 |
名 称 |
功 能 |
|
(1) |
地端（EARTH） |
接于被试设备的外壳或地上。 |
|
(2) |
线路端（LINE） |
高压输出端口，接于被试设备的高压导体上。 |
|
(3) |
屏蔽端（GUARD） |
接于被试设备的高压护环，以消除表面泄漏电流的影响。 |
|
(4) |
双排刻度线 |
上档为绿色：500V/0.2GΩ～20GΩ， 1000V/0.4GΩ～40GΩ， 2500V/1 GΩ～100 GΩ， 5000V/2GΩ～200 GΩ。 下档为红色： 500V/0～400MΩ， 1000V/0～800 MΩ， 2500V/0～2000 MΩ， 5000V/0～4000 MΩ。 |
|
(5) |
绿色发光二极管 |
发光时读绿档（上档）刻度。 |
|
(6) |
红色发光二极管 |
发光时读红档（下档）刻度。 |
|
(7) |
机械调零 |
调整机械指针位置，使其对准∞刻度线。 |
|
(8) |
波段开关 |
可实现输出电压选择，电池检测，电源开关等功能 |
|
（9） |
充电插孔 |
对于C型表，输入为直流15V |
|
(10) |
测试键 |
按下开始测试，按下后如顺时针旋转可锁定此键 |
|
（11） |
状态显示灯 |
可显示高压输出，电源工作状态，充电状态等信息 |
